کارآموزی سرسيلندر

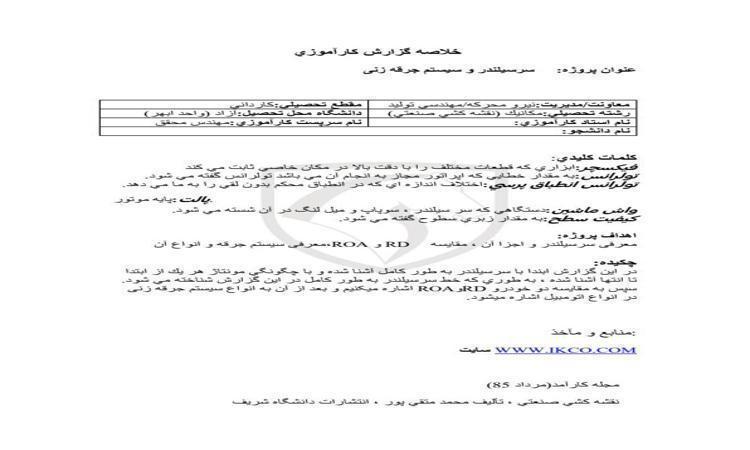

خلاصه گزارش كارآموزي

عنوان پروژه: سرسیلندر و سیستم جرقه زنی

معاونت/مديريت:نيرو محركه/مهندسي توليد
مقطع تحصيلي:كارداني
رشته تحصيلي:مكانيك (نقشه كشي صنعتي)
دانشگاه محل تحصيل:آزاد (واحد ابهر)
نام استاد كارآموزي:
نام سرپست كارآموزي:مهندس محقق
نام دانشجو:

كلمات كليدي:
فيكسچر:ابزاري كه قطعات مختلف را با دقت بالا در مكان خاصي ثابت مي كند
تولرانس:به مقدار خطايي كه اپراتور مجاز به انجام آن مي باشد تولرانس گفته مي شود.
تولرانس انطباق پرسي:اختلاف اندازه اي كه در انطباق محكم بدون لقي را به ما مي دهد.
پالت:پايه موتور.
واش ماشين:دستگاهي كه سر سيلندر ، سوپاپ و ميل لنگ در آن شسته مي شود.
كيفيت سطح:به مقدار زبري سطوح گفته مي شود.

اهداف پروژه:
معرفی سرسیلندر و اجزا آن ، مقایسه RD و ROA،معرفی سیستم جرقه و انواع آن

چكيده:
در اين گزارش ابندا با سرسیلندر به طور كامل آشنا شده و با چگونگي مونتاژ هر يك از ابتدا تا انتها آشنا شده ، به طوري كه خط سرسیلندر به طور كامل در اين گزارش شناخته مي شود.
سپس به مقایسه دو خودرو RDوROA اشاره میکنیم و بعد از آن به انواع سیستم جرقه زنی در انواع اتومبیل اشاره میشود.

منابع و مآخذ:

سايت WWW.IKCO.COM

مجله كارآمد‌(مرداد 85)

نقشه كشي صنعتي ، تأليف محمد متقي پور ، انتشارات دانشگاه شريف

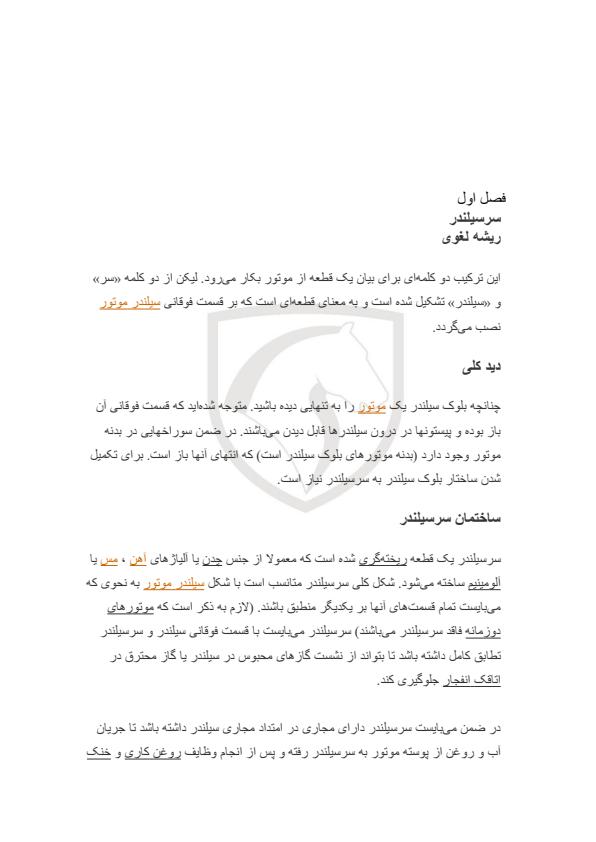

فصل اول
سرسیلندر
ریشه لغوی
این ترکیب دو کلمه‌ای برای بیان یک قطعه از موتور بکار می‌رود. لیکن از دو کلمه «سر» و «سیلندر» تشکیل شده است و به معنای قطعه‌ای است که بر قسمت فوقانی سیلندر موتور نصب می‌گردد.
دید کلی
چنانچه بلوک سیلندر یک موتور را به تنهایی دیده‌ باشید. متوجه شده‌اید که قسمت فوقانی آن باز بوده و پیستونها در درون سیلندرها قابل دیدن می‌باشند. در ضمن سوراخهایی در بدنه موتور وجود دارد (بدنه موتورهای بلوک سیلندر است) که انتهای آنها باز است. برای تکمیل شدن ساختار بلوک سیلندر به سرسیلندر نیاز است.
ساختمان سرسیلندر
سرسیلندر یک قطعه ریخته‌گری شده است که معمولا از جنس چدن یا آلیاژهای آهن ، مس یا آلومینیم ساخته می‌شود. شکل کلی سرسیلندر متانسب است با شکل سیلندر موتور به نحوی که می‌بایست تمام قسمت‌های آنها بر یکدیگر منطبق باشند. (لازم به ذکر است که موتورهای دوزمانه فاقد سرسیلندر می‌باشند) سرسیلندر می‌بایست با قسمت فوقانی سیلندر و سرسیلندر تطابق کامل داشته باشد تا بتواند از نشست گازهای محبوس در سیلندر یا گاز محترق در اتاقک انفجار جلوگیری کند.

در ضمن می‌بایست سرسیلندر دارای مجاری در امتداد مجاری سیلندر داشته باشد تا جریان آب و روغن از پوسته موتور به سرسیلندر رفته و پس از انجام وظایف روغن کاری و خنک کاری دوباره به سیلندر برگردد. البته برای انجام آب بندی کامل میان سیلندر و سرسیلندر از یک واشر استفاده می‌شود. جنس این واشر از مس و پنبه نسوز است که باعث می‌شود تا از محل اتصال سیلندر و سرسیلندر هیچگونه عبور گاز یا مایعی اتفاق نیافتد. (آب بندی : جلوگیری از نشست یک سیال).

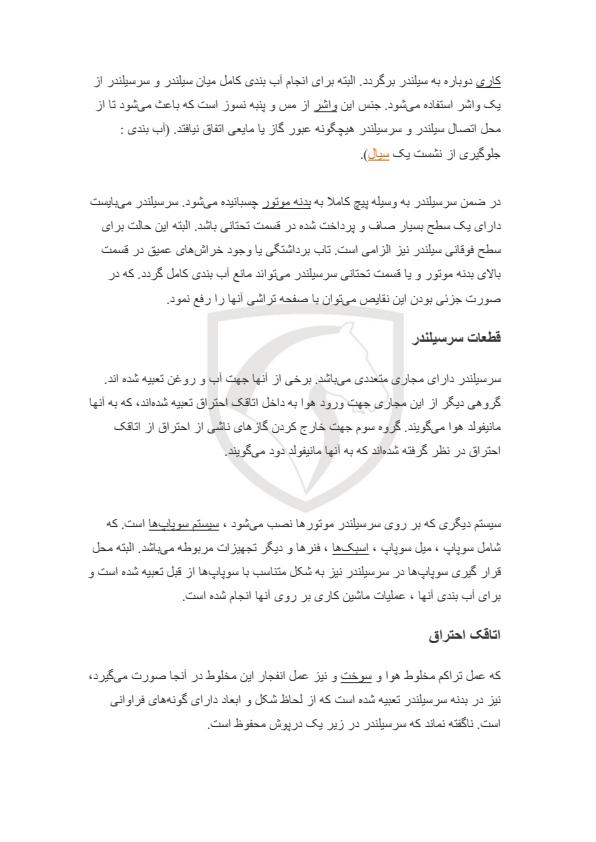

در ضمن سرسیلندر به وسیله پیچ کاملا به بدنه موتور چسبانیده می‌شود. سرسیلندر می‌بایست دارای یک سطح بسیار صاف و پرداخت شده در قسمت تحتانی باشد. البته این حالت برای سطح فوقانی سیلندر نیز الزامی است. تاب برداشتگی یا وجود خراش‌های عمیق در قسمت بالای بدنه موتور و یا قسمت تحتانی سرسیلندر می‌تواند مانع آب بندی کامل گردد. که در صورت جزئی بودن این نقایص می‌توان با صفحه تراشی آنها را رفع نمود.
قطعات سرسیلندر
سرسیلندر دارای مجاری متعددی می‌باشد. برخی از آنها جهت آب و روغن تعبیه شده اند. گروهی دیگر از این مجاری جهت ورود هوا به داخل اتاقک احتراق تعبیه شده‌اند، که به آنها مانیفولد هوا می‌گویند. گروه سوم جهت خارج کردن گازهای ناشی از احتراق از اتاقک احتراق در نظر گرفته شده‌اند که به آنها مانیفولد دود می‌گویند.

سیستم دیگری که بر روی سرسیلندر موتورها نصب می‌شود ، سیستم سوپاپ‌ها است. که شامل سوپاپ ، میل سوپاپ ، اسبک‌ها ، فنرها و دیگر تجهیزات مربوطه می‌باشد. البته محل قرار گیری سوپاپ‌ها در سرسیلندر نیز به شکل متناسب با سوپاپ‌ها از قبل تعبیه شده است و برای آب بندی آنها ، عملیات ماشین کاری بر روی آنها انجام شده است.
اتاقک احتراق
که عمل تراکم مخلوط هوا و سوخت و نیز عمل انفجار این مخلوط در آنجا صورت می‌گیرد، نیز در بدنه سرسیلندر تعبیه شده‌ است که از لحاظ شکل و ابعاد دارای گونه‌های فراوانی است. ناگفته نماند که سرسیلندر در زیر یک درپوش محفوظ است.

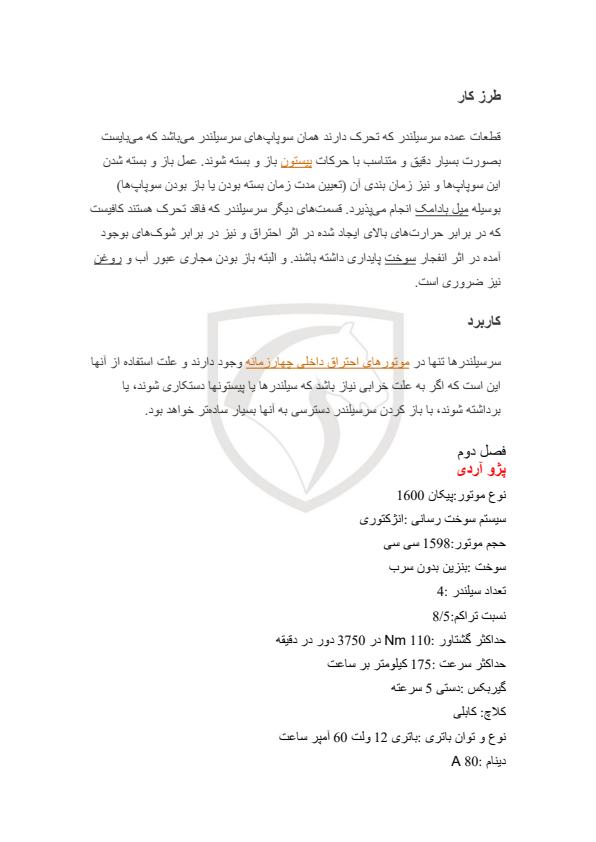

طرز کار
قطعات عمده سرسیلندر که تحرک دارند همان سوپاپ‌های سرسیلندر می‌باشد که می‌بایست بصورت بسیار دقیق و متناسب با حرکات پیستون باز و بسته شوند. عمل باز و بسته شدن این سوپاپ‌ها و نیز زمان بندی آن (تعیین مدت زمان بسته بودن یا باز بودن سوپاپ‌ها) بوسیله میل بادامک انجام می‌پذیرد. قسمت‌های دیگر سرسیلندر که فاقد تحرک هستند کافیست که در برابر حرارت‌های بالای ایجاد شده در اثر احتراق و نیز در برابر شوک‌های بوجود آمده در اثر انفجار سوخت پایداری داشته باشند. و البته باز بودن مجاری عبور آب و روغن نیز ضروری است.
کاربرد
سرسیلندرها تنها در موتورهای احتراق داخلی چهارزمانه وجود دارند و علت استفاده از آنها این است که اگر به علت خرابی نیاز باشد که سیلندرها یا پیستونها دستکاری شوند، یا برداشته شوند، با باز کردن سرسیلندر دسترسی به آنها بسیار ساده‌تر خواهد بود.

فصل دوم
پژو آردی
نوع موتور:پیکان 1600
سیستم سوخت رسانی :انژکتوری
حجم موتور:1598 سی سی
سوخت :بنزین بدون سرب
تعداد سیلندر :4
نسبت تراکم:8/5
حداکثر گشتاور :110 Nm در 3750 دور در دقیقه
حداکثر سرعت :175 کیلومتر بر ساعت
گیربکس :دستی 5 سرعته
کلاچ: کابلی
نوع و توان باتری :باتری 12 ولت 60 آمپر ساعت
دینام :80 A
استارت:0.9KW
وزن روی اکسل :630کیلو گرم
وزن روی اکسل عقب :490 کیلوگرم
وزن ناخالص:1500 کیلوگرم
طول خودرو:4408 MM
عرض خودرو 1694 MM
ارتفاع خودرو :1460 MM

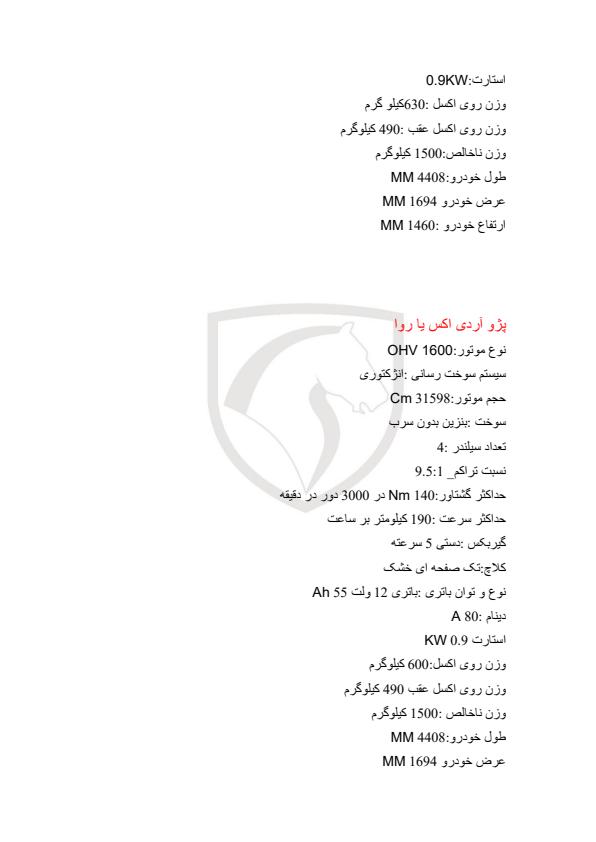

پژو آردی اکس یا روا
نوع موتور:OHV 1600
سیستم سوخت رسانی :انژکتوری
حجم موتور:31598 Cm
سوخت :بنزین بدون سرب
تعداد سیلندر :4
نسبت تراکم_ 9.5:1
حداکثر گشتاور:140 Nm در 3000 دور در دقیقه
حداکثر سرعت :190 کیلومتر بر ساعت
گیربکس :دستی 5 سرعته
کلاچ:تک صفحه ای خشک
نوع و توان باتری :باتری 12 ولت 55 Ah
دینام :80 A
استارت 0.9 KW
وزن روی اکسل:600 کیلوگرم
وزن روی اکسل عقب 490 کیلوگرم
وزن ناخالص :1500 کیلوگرم
طول خودرو:4408 MM
عرض خودرو 1694 MM
ارتفاع خودرو :1460 MM

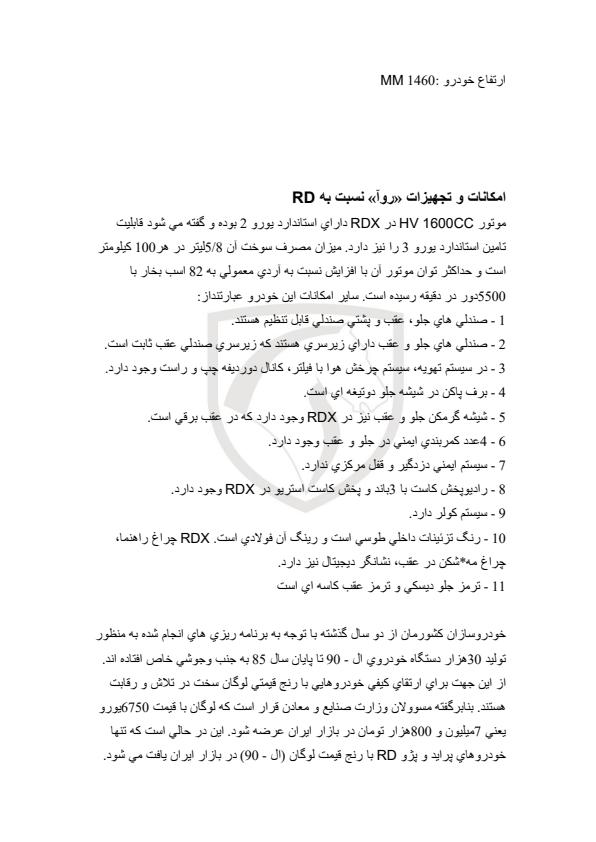

امكانات و تجهيزات «روآ» نسبت به RD
موتور HV 1600CC در RDX داراي استاندارد يورو 2 بوده و گفته مي شود قابليت تامين استاندارد يورو 3 را نيز دارد. ميزان مصرف سوخت آن 5/8ليتر در هر100 كيلومتر است و حداكثر توان موتور آن با افزايش نسبت به آردي معمولي به 82 اسب بخار با 5500دور در دقيقه رسيده است. ساير امكانات اين خودرو عبارتنداز:
1 – صندلي هاي جلو، عقب و پشتي صندلي قابل تنظيم هستند.
2 – صندلي هاي جلو و عقب داراي زيرسري هستند كه زيرسري صندلي عقب ثابت است.
3 – در سيستم تهويه، سيستم چرخش هوا با فيلتر، كانال دورديفه چپ و راست وجود دارد.
4 – برف پاكن در شيشه جلو دوتيغه اي است.
5 – شيشه گرمكن جلو و عقب نيز در RDX وجود دارد كه در عقب برقي است.
6 – 4عدد كمربندي ايمني در جلو و عقب وجود دارد.
7 – سيستم ايمني دزدگير و قفل مركزي ندارد.
8 – راديوپخش كاست با 3باند و پخش كاست استريو در RDX وجود دارد.
9 – سيستم كولر دارد.
10 – رنگ تزئينات داخلي طوسي است و رينگ آن فولادي است. RDX چراغ راهنما، چراغ مه*شكن در عقب، نشانگر ديجيتال نيز دارد.
11 – ترمز جلو ديسكي و ترمز عقب كاسه اي است

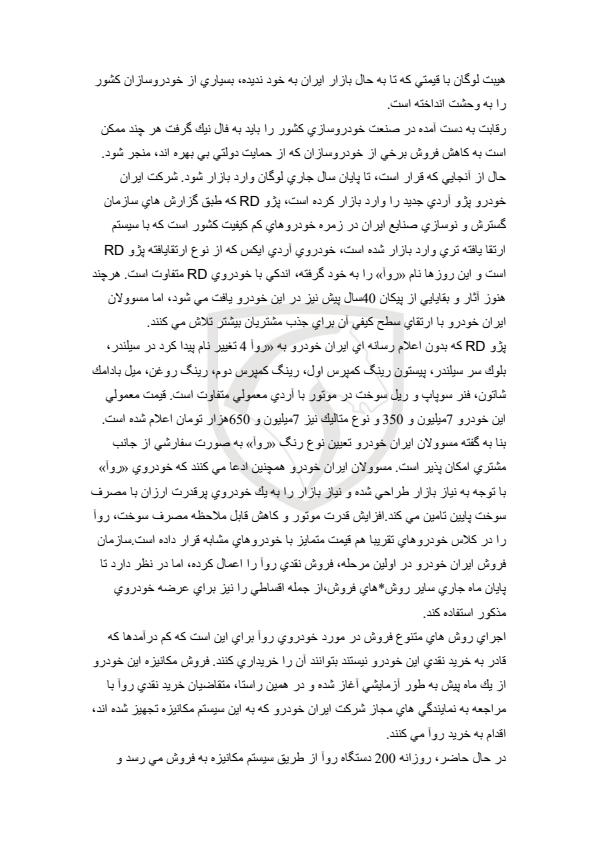

خودروسازان كشورمان از دو سال گذشته با توجه به برنامه ريزي هاي انجام شده به منظور توليد 30هزار دستگاه خودروي ال – 90 تا پايان سال 85 به جنب وجوشي خاص افتاده اند. از اين جهت براي ارتقاي كيفي خودروهايي با رنج قيمتي لوگان سخت در تلاش و رقابت هستند. بنابرگفته مسوولان وزارت صنايع و معادن قرار است كه لوگان با قيمت 6750يورو يعني 7ميليون و 800هزار تومان در بازار ايران عرضه شود. اين در حالي است كه تنها خودروهاي پرايد و پژو RD با رنج قيمت لوگان (ال – 90) در بازار ايران يافت مي شود. هيبت لوگان با قيمتي كه تا به حال بازار ايران به خود نديده، بسياري از خودروسازان كشور را به وحشت انداخته است.
رقابت به دست آمده در صنعت خودروسازي كشور را بايد به فال نيك گرفت هر چند ممكن است به كاهش فروش برخي از خودروسازان كه از حمايت دولتي بي بهره اند، منجر شود. حال از آنجايي كه قرار است، تا پايان سال جاري لوگان وارد بازار شود. شركت ايران خودرو پژو آردي جديد را وارد بازار كرده است، پژو RD كه طبق گزارش هاي سازمان گسترش و نوسازي صنايع ايران در زمره خودروهاي كم كيفيت كشور است كه با سيستم این فایل کارآموزی به صورت فایل Word تهیه شده است این سایت به کاربران امکان می‌دهد تمام پروژه‌ها، گزارش‌های کارآموزی و مقالات دیگر را به راحتی دانلود کنند. این امکان برای دانشجویان و پژوهشگران بسیار مفید است زیرا می‌توانند به راحتی به منابع مورد نیاز خود دسترسی پیدا کنند و از آنها برای ارائه یا تحقیقات خود استفاده کنند. این سایت به عنوان یک مرجع معتبر و قابل اعتماد برای دسترسی به مطالب علمی و آموزشی شناخته شده است و کاربران می‌توانند با اطمینان از اطلاعات موجود در آن استفاده کنند.
